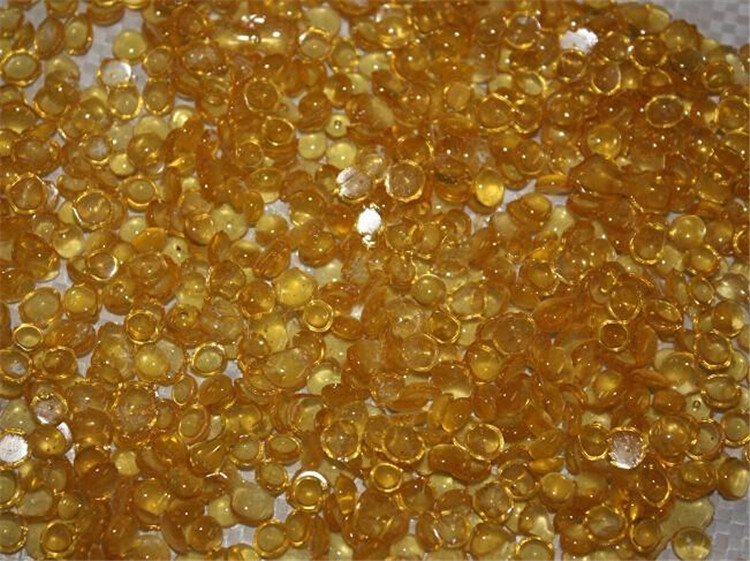

一、軟化樹脂工作性能

　　軟化樹脂工作在軟化系統中與下列因素有關：

　　1、所用再生劑的總量和濃度。

　　2、進水中的總硬度和鈉離子含量。

　　3、運行流速。

　　工作性能通常是以處理過的水中殘余硬度來評定的。對于自來水的軟化系統，因水質要求，可用徹底軟化的水與原水混合的分流處理方法。對于工業上的應用，因處理水的硬度要小于5ppm，這可用70—80kgNaCl/m3R再生水平，如果軟化水是供給普通的低壓鍋爐，其水質要求是硬度要低于1ppm，這樣至少需要以上兩倍的再生水平才能達到要求。在一般工作條件下，硬度的滲漏通常低于進水硬度的1%，工作交換容量一般變化不大，除非原水中含有25%濃度以上的鈉離子。

　　在民用軟化系統中，用比較低的再生水平，殘余硬度通常也不作要求，且使用中高流速運行對工作交換容量的影響也可忽略不計。但值得注意的是，要使再生劑最大限度地發揮作用可通過提高鹽的濃度和延長再生的時間，過量的再生劑再生時流速也要慢，但最后除去多余的鹽需用運行時的速度來清洗掉。

　　二、軟化樹脂的化學和熱穩定性

　　樹脂不溶于水，稀或中等濃度的酸堿及其它普通溶劑，但長期存放于有大量活性氯，次氯酸根離子或其它強氧化性溶劑中，其交聯就會被破壞，且使得樹脂的含水量有上升趨勢，強度也會有所下降，同時還會出現少數分解產物。同所有磺酸基苯乙烯樹脂一樣，在堿性條件下，其鈉型可耐溫1500C，而氫型在高于1200C時就會失去交換能力，因為其功能基團會逐漸被羥基所取代。

　　三、軟化樹脂使用參考指標

　　1、PH范圍：0-14

　　2、允許溫度：鈉型≤120，氫≤100

　　3、膨脹率%(NA+到H+)：≤10

　　4、工業用樹脂層高度m：≥1.0

　　5、再生液濃度%：NACL 6-10，HCL 5-1，H2SO4 2-4

　　6、再生劑用量kg/m3(按100%計工業品)：NACL 75-150，HCL 40-100，H2SO4 75-150

　　7、再生液流速m/h：5-8

　　8、再生接觸時間minute：30-60

　　9、正洗流速m/h：10-20

　　10、正洗時間minute：約30

　　11、運行流速m/h：10-40

　　12、工作交換容量mmol/l(濕)：食鹽再生≥1000，鹽酸再生≥1500

　　四、軟化樹脂適用范圍

　軟化樹脂用于軟化水，脫鹽水，純水和高純水制備，污水處理，味精制造，醫藥提純，化工催化，稀有金屬分離等方面也有應用。
